Принцип работы, характеристики и условные обозначения гидравлических клапанных блоков

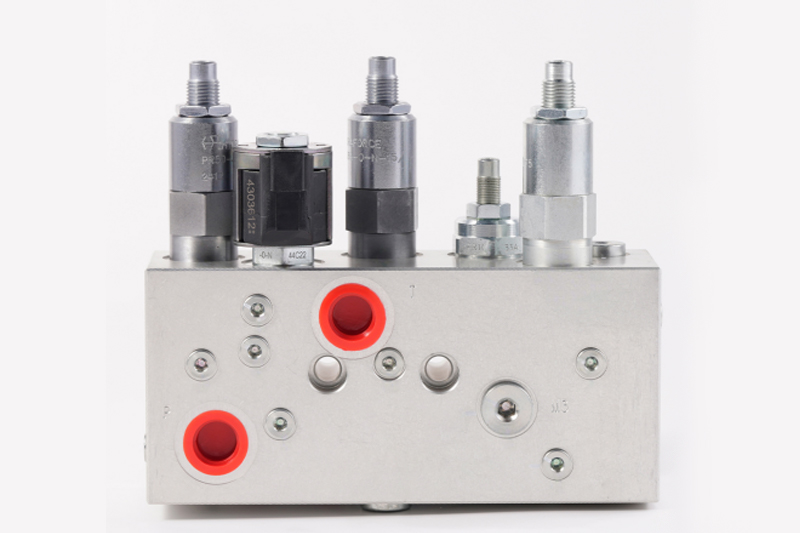

Гидравлический клапанный блок — это распространенный метод бесштуцерного соединения в гидравлических системах (также известный как картриджный клапан), который не только упрощает проектирование и установку гидравлических систем, но и способствует их интеграции и стандартизации. В этой статье обобщены некоторые ключевые моменты проектирования гидравлических клапанных блоков и несколько новых идей проектирования, включая проектирование картриджных клапанов на основе систем автоматизированного проектирования.

Это связано с системным давлением и диаметром гидравлического клапанного блока. Гидравлический клапанный блок обычно имеет порты для напорного масла, рабочие порты и порты для слива масла. Если предположить, что клапанный блок расположен на плоской поверхности, то внутренние силы в горизонтальных каналах уравновешены. Однако силы в вертикальных каналах не могут быть уравновешены сами по себе, и эта сила передается на основание, уравновешиваясь его реактивной силой. Величина этой силы равна рабочему давлению × площади воздействия (основной принцип гидравлики), то есть: F=P1*pi*D^2/4+P2*Pi*D^2/4+........... где P — давление в различных каналах, а D — диаметр клапанного блока.

Поэтому в повседневной жизни мы можем видеть, что клапанные блоки с низким рабочим давлением и малым диаметром имеют более тонкие крепежные болты, в то время как гидравлические клапанные блоки с высоким рабочим давлением и большим диаметром имеют более толстые крепежные болты.

Гидравлический клапанный блок является распространенным методом бесштуцерного соединения в гидравлических системах, также известным как картриджный клапан. Важность гидравлических клапанных блоков в гидравлических системах становится все более очевидной, и сфера их применения постоянно расширяется. Использование гидравлических клапанных блоков не только упрощает проектирование и установку гидравлических систем, но и способствует их интеграции и стандартизации, что помогает снизить производственные затраты, повысить точность и надежность. Однако с ростом сложности гидравлических систем увеличивается и сложность проектирования гидравлических клапанных блоков. Если проектирование выполнено небрежно, это может привести к ряду проблем, таких как усложнение производственного процесса, увеличение затрат на обработку, растрата сырья и трудоемкое обслуживание.
