Классификация гидравлических клапанных блоков по способу охлаждения и установке
2025-08-03

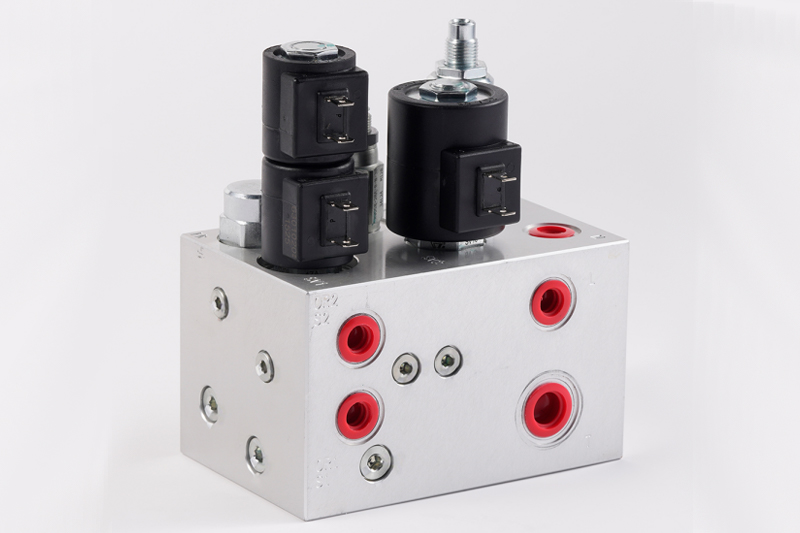

Гидравлические клапанные блоки работают в рамках небольшого контура и в процессе эксплуатации собирают различные клапаны, соединяя их через масляные отверстия на блоке. Например, в балансировочном клапанном блоке могут быть установлены балансировочный клапан, редукционный клапан, обратный клапан, переключающий клапан и клапан с барабаном.
Гидравлический клапанный блок является отдельным гидравлическим устройством, которое в процессе работы подает масло в соответствии с требованиями приводного устройства, контролируя направление потока, давление и расход масла. Он подходит для различных гидравлических механизмов, где главная машина и гидравлическое устройство могут быть разделены.
Мотор гидравлического клапанного блока приводит в движение насос, который забирает масло из бака и подает его. Это позволяет преобразовывать механическую энергию в гидравлическое давление. В процессе работы гидравлическое масло проходит через интегрированный блок, где с помощью гидравлических клапанов регулируются его направление, давление и расход, а затем оно передается через внешние трубопроводы в гидроцилиндры или гидромоторы, чтобы управлять направлением движения гидравлического устройства, а также регулировать мощность и скорость работы.
Структура гидравлического клапанного блока в основном зависит от формы установки насоса, и классифицируется в зависимости от его положения и способа охлаждения. В зависимости от формы конструкции насоса и положения установки, можно выделить следующие типы:
1.Вертикальное верхнее размещение: насос устанавливается вертикально на крышке бака, обычно используется для систем с постоянным расходом.
2.Горизонтальное верхнее размещение: насос устанавливается горизонтально на крышке бака, используется для систем с переменным расходом для удобства регулировки потока.
3.Боковая установка: насос устанавливается горизонтально на отдельной основе рядом с баком. Боковое расположение может быть оснащено резервным насосом, обычно используется в системах с баком объемом более 250 литров и мощностью мотора 7,5 кВт и выше.
Классификация по способу охлаждения:
1.Естественное охлаждение: охлаждение происходит за счет теплообмена между баком и воздухом, обычно используется в системах с баком объемом менее 250 литров.
2.Принудительное охлаждение: охлаждение осуществляется с помощью охладителей, обычно применяется в системах с баком объемом более 250 литров.
3.Гидравлическая станция классифицируется по объему масла в баке и мощности двигателя.
По типу бака гидравлические станции могут быть разделены на:
1.Обычные стальные: корпус изготавливается из стали толщиной 5-6 мм, панель из 10-12 мм стали. В случае наличия большого количества отверстий могут быть увеличены толщина или усилены ребра жесткости.
2.Нержавеющая сталь: корпус изготов
