Как оценить гидравлический клапанный блок? Узнайте больше о его характеристиках
2025-07-01
Важность гидравлического клапанного блока в гидравлических системах с каждым днем все больше признается, а его область применения становится все шире. Но хорош ли он на самом деле? Сегодня мы расскажем вам об этом, познакомив с подробной информацией о гидравлических клапанных блоках.

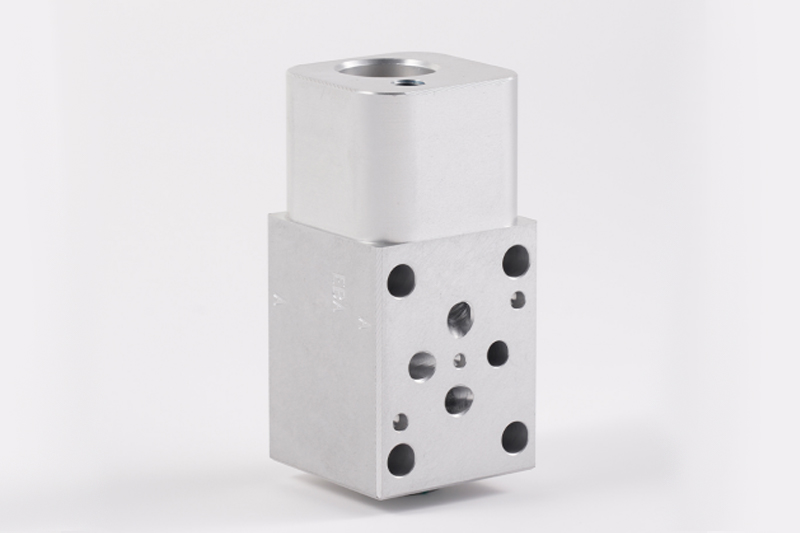

Что такое гидравлический клапанный блок?
Гидравлический клапан — это автоматический элемент, управляемый рабочим давлением масла. Он контролируется давлением масла от распределительного клапана и обычно используется в сочетании с электромагнитными распределительными клапанами, что позволяет управлять включением и отключением систем водоснабжения, газоснабжения и трубопроводов на больших расстояниях. Ключевым компонентом гидравлического клапана является гидравлический клапанный блок, который играет важную роль в контроле направления, давления и потока жидкости.
Использование гидравлического клапанного блока не только упрощает проектирование и установку гидравлической системы, но также облегчает интеграцию и стандартизацию системы, что способствует снижению производственных затрат, повышению точности и надежности.
Изготовление гидравлического клапанного блока
Поверхность установки клапанов и фланцев на гидравлическом клапанном блоке должна иметь шероховатость Ra0,4. Поверхность уплотнения на конце трубных соединений должна иметь шероховатость Ra3,2. Также вертикальность резьбовых отверстий и наружных соединений должна соответствовать допускаемым отклонениям не ниже 8-го класса.
Все резьбовые отверстия в клапанном блоке должны иметь точность обработки. Обычно выбирают 7H. Точность обработки отверстий для установки резьбовых вставных клапанов должна соответствовать требованиям технической документации. Шероховатость отверстий для установки вставных клапанов — Ra0,8, а для кольцевых канавок (O-образных) — Ra3,2. Шероховатость поверхностей основных канавок — Ra12,5.
Для высоконагруженных клапанных блоков используют 35-металлические сплавы, для обычных — сталь A3 или чугун с добавками. При резке клапанных блоков из листового материала с использованием газовой резки оставляется достаточный запас для последующей обработки. Обрабатываемые материалы должны быть плотными и не иметь дефектов, таких как включения или песчаные пустоты. В случае необходимости следует провести контроль качества материала. Чугунные и крупные стальные блоки должны быть подвергнуты термообработке и предварительной обработке перед производственным процессом.
Особенности проектирования гидравлического клапанного блока
В процессе проектирования гидравлического клапанного блока следует стремиться к упрощению масляных каналов, избегая глубоких, наклонных и технологических отверстий. Диаметр отверстий должен соответствовать расчетному потоку жидкости, и важно, чтобы пересекающиеся отверстия обеспечивали достаточную площадь для пропуска жидкости. Необходимо учитывать направление и расположение входных и выходных отверстий, чтобы они совпадали с общей компоновкой системы и способами подключения трубопроводов, а также учитывать требования по удобству установки и эксплуатации.
Для компонентов, которые требуют регулировки в процессе работы, такие как регулирующие клапаны, дроссельные клапаны и другие, следует предусмотреть удобный доступ для регулировки и наблюдения, разместив элементы управления в удобных для оператора местах.
Компоненты, которые требуют частого обслуживания, такие как пропорциональные клапаны и сервоклапаны, должны располагаться в верхней части или на внешней стороне блока для удобства демонтажа. Также необходимо предусмотреть достаточное количество точек для измерения давления с целью настройки клапана. Для клапанных блоков весом более 30 кг следует предусматривать отверстия для подъема, однако при этом следует стремиться к минимизации габаритов блока, при условии, что все эксплуатационные требования будут выполнены.
