Опыт, который вам точно пригодится при работе с гидравлическими распределительными блоками
2025-06-12

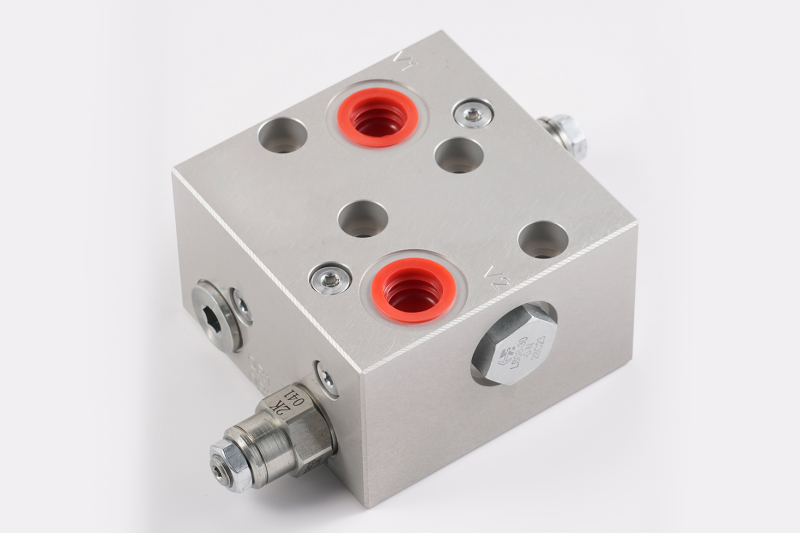

Проектирование гидравлических клапанных блоков в большинстве случаев является нестандартизированным и должно выполняться с учетом конкретных условий эксплуатации и требований. Процесс проектирования обычно включает следующие этапы: выбор материала, обработка и термообработка, удаление заусенцев и очистка, антикоррозионная обработка поверхности, а также испытания.
1. Выбор материала
Выбор материала напрямую связан с уровнем рабочего давления. Общие рекомендации:
P < 6,3 МПа — рекомендуется использовать чугун HT20–40. Чугун позволяет лить заготовки большими партиями, что сокращает трудозатраты и повышает эффективность — особенно подходит для стандартизированных блоков.
6,3 МПа ≤ P < 21 МПа — можно использовать кованый алюминиевый сплав, кованую сталь 20 или сталь Q235. Низкоуглеродистая сталь обладает хорошей свариваемостью и особенно подходит для нестандартных жестких труб, которые часто требуют сварки с блоком.
P ≥ 21 МПа — предпочтителен кованый прокат из стали 35. После ковки можно сразу проводить мехобработку или закалку до твердости HB200–240. Для блоков высокого давления обычно выполняются циклы неразрушающего контроля, мехобработки и термообработки.
2. Проектирование и обработка клапанных блоков
Начальная толщина блока принимается равной 5 диаметрам проходного сечения, затем уточняется в процессе проектирования.
При проектировании каналов важно избегать глубоких, наклонных и технологических отверстий, сначала планируются каналы с большим расходом, затем — пилотные линии.
Минимальная толщина стенки между отверстиями — 3–5 мм, с учетом возможного отклонения сверла рекомендуется увеличить межотверстное расстояние.
Максимальная скорость потока в каналах — не более 12 м/с. Диаметры сливных каналов должны быть на 20–40% больше, чем у подающих.
На входных, рабочих и управляющих портах необходимо предусмотреть измерительные отверстия, все порты должны быть промаркированы.
Для тяжелых блоков обязательны отверстия под рым-болты.
Этапы мехобработки:
Подготовка материала: заготовки должны быть без внутренних дефектов (раковин, слоистости и пр.). Необходимы контроль и предварительная термообработка.
Резка заготовки: запас по размеру — минимум 2 мм с каждой стороны.
Фрезеровка внешней формы: с каждой стороны оставляют 0,2–0,4 мм на грубую шлифовку.
Грубая шлифовка: допуск на чистовую — 0,05–0,08 мм. Параллельность плоскостей — <0,03 мм, перпендикулярность смежных граней — <0,05 мм.
Разметка: при возможности — использование координатного сверлильного станка и центровочного сверла.
Сверление отверстий: шероховатость поверхности — Ra ≤ 12,5.
Чистовая шлифовка: доведение шероховатости поверхности до Ra ≤ 0,4 мкм.
Допуски на форму и расположение:
Перпендикулярность между шестью гранями — ≤ 0,05 мм;
Параллельность противоположных граней — ≤ 0,03 мм;
Плоскостность каждой грани — ≤ 0,02 мм;
Перпендикулярность резьбы к сопрягаемой поверхности — ≤ 0,05 мм;
Перпендикулярность всех отверстий к поверхности — ≤ 0,05 мм.
3. Удаление заусенцев и очистка
Для обеспечения чистоты гидросистемы заусенцы обязательно удаляются. Распространенные методы — ручная зачистка щетками, реже используется метановая взрывная очистка. После удаления заусенцев выполняется инспекция с помощью эндоскопа. Затем блок проходит финальную очистку для удаления пыли, коррозии, масла и других загрязнений.
4. Антикоррозионная обработка
Чтобы предотвратить коррозию в процессе эксплуатации, выполняются следующие методы защиты:
Внутренние каналы: травление и фосфатирование;
Внешняя поверхность: воронение, гальваническое покрытие кадмием, цинком или никелем.
5. Испытание на герметичность (опрессовка)
Блоки проходят испытания на герметичность в соответствии с проектным давлением. Коэффициенты запаса зависят от номинального давления:
P < 16 МПа — испытание при 1,5×P;
P < 25 МПа — 1,25×P;
P < 31 МПа — 1,15×P.
Продолжительность опрессовки: 5–10 минут. Все уплотнительные поверхности и соединения должны быть абсолютно герметичны — никаких утечек не допускается.
